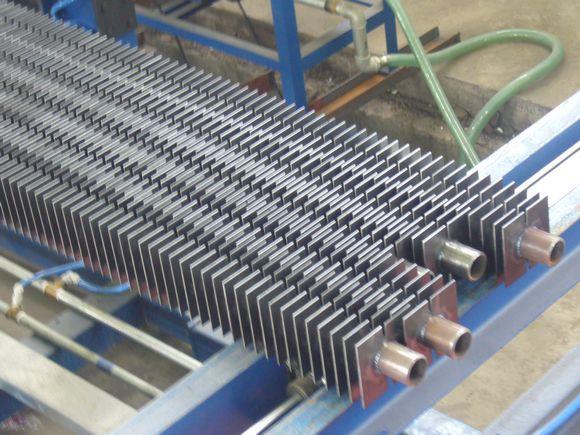

Double H Finded Tube

H / double H fin rør (TYPES ", Double S")

Stål H Par af parallelle formede stålfinner er modstandssvejset til enkelttryksrørets (rør) overflade under meget omhyggeligt styrede forhold. Formålssvejsemaskinen sikrer meget præcis indeksering langs rørets længde (rør) og den nøjagtige parallelle fastgørelse.

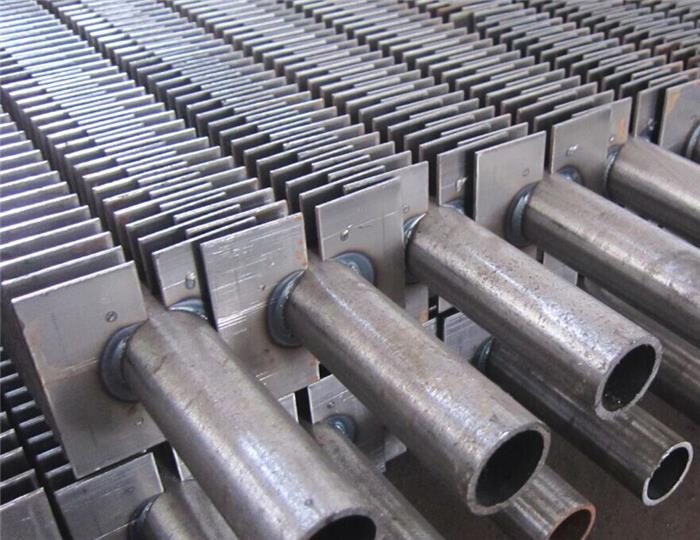

Dobbelt H h, dobbelt H / dobbelt H finrør

En udvikling af enkeltrør (rør) -versionen, 'Double H' -designet har stålfinnerne svejset på to rør på samme tid. Til applikationer med renere gasser kan brugen af 'Double H' reducere antallet af understøtninger, der kræves på grund af dets iboende stivhed.

H / HH fin rør

ApplicationIt er meget udbredt til varmeveksler, klimaanlæg, køleskab, economizer

Og andre dele af varmeindustrien.

Materiale af basisrørCarbon stål, legeret stål, aluminium eller rustfrit

Materiale af finsCarbon stål, legeret stål eller rustfrit

Type af basisrørSeamlesss, svejset

Type finnerH, HH

OD af basisrør15mm-219mm

WT af basisrør 1,5 mm

Højde på fins8mm-30mm

WT af fins0.5mm-3.0mm

Pitch of fins2.0mm-20mm

Længde af tomt område efter kundens anmodning.

Længden af finnede rør <>

H / HH fin rør.

Ansøgning

Det er meget udbredt til varmeveksler, klimaanlæg, køleskab, økonom

og andre dele af varmeindustrien.

Materiale af basisrør Carbon & Alloy stål, eller Rustfrit

Materiale af finner Carbon & Alloy stål

Type af basisrør Sømløse, svejsede

Type finner H eller Double H

OD af Base rør 15mm-219mm

WT af basisrør 1,5-6mm

Højde på finner 8mm-30mm

WT af finner 0.6mm-3.0mm

Pitch af finner 2,5mm-20mm

Længde af blankt område efter kundens anmodning.

Længden af finnede rør ≤23m

Konfigurationer

Som en generel vejledning ligger afstanden mellem rør (rør) centralt i intervallet 2-3 gange rørene (rør) O / Dia.

. rør (rør) O / Dia. [OD] mm - 31,8 til 57,2

. rør (rør) Længde [L] Meter - op til og med 18 meter maks

. Vertikale centre [V] mm - 65 til 133

. Horisontale centre [H] mm - 65 til 178

. Fin Tykkelse [t] mm - 2,0, 2,5, 3,0 (visse finformer kan være 1,5 mm tykt materiale)

. Fin Density [P] mm - Minimum 10mm, dvs. 100 Fins Per Meter (FPM)

. Fin form - Over 75 finformer som standard, med nye finformer udviklet løbende.

Skræddersyede finformer fremstilles for at passe til design applikationen, hvor det er muligt.

Bundrør (rør) Materiale

Typisk Carbon, Corten, lavlegerede stål.

Rørkvalitet / -type kan være Cold Drawn Seamless [CDS], Hot Finished Seamless [HFS], elektrisk modstandssvejset [ERW].

Fin Materiale

Kulstål varmvalset [HR4], korrosionsbestandig stål, dvs. Corten.

Fremstillingsproces

Kvadratiske eller rektangulære finner er svejset på et eller to stålbaserør. Vi kalder det H og HH eller Doule H Fin Type Tubing.

Applikationer

1. Economizers;

2. Varmevekslere;

3. Marine kedler.

Bundrørdiameter 25 mm-73 mm

Bundrørvægtykkelse 3,0 mm-6,0 mm

Fin tykkelse 1,5 mm-4,0 mm

Fin pitch 9.0mm-30.0mm

Fin højde 15,0 mm-45,0 mm

Basismateriale: Rustfrit stål, kulstofstål, legering, nikkel etc.

Fin materiale: Kulstål, Rustfrit stål, Legering etc.
