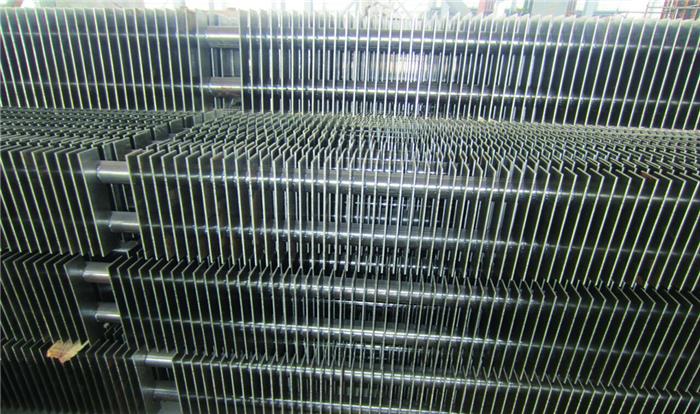

HH Finned Pipe

Square H Type Fin Tubes

Firkantede finrør, H-finrør, rektangulære finrør, dobbelt H-finrør

Fint rør ---- Firkantet Fin Tube, Rektangulære Finrør

Base Tube OD

(Mm) Bundrørtykkelse (mm) Fin højde (mm) Fin tykkelse (mm) Fin pitch (mm)

25,4 mm ~ 50,8 mm 2,5 mm ~ 5,0 mm 0,5 mm ~ 20,0 mm 0,5 mm ~ 3,0 mm 5 mm ~ 25,4 mm

Basenrør Material Fin Materiale Rørlængde (Mtr)

Carbon Steel, Alloy Steel, Rustfrit stål Carbon Steel, Legering Stål, Rustfrit Stål ≤ 15Mtrs

Fint rør ---- Firkantet fin rør, H fin rør, rektangulære fin rør, dobbelt H fin rør

H-finrør kendt som firkantet finrør, Der er to typer H-finrør, en type med enkeltrør, normalt kaldet firkantfinrør, den anden med dobbeltrør, normalt kaldet rektangulære finrør. og også fremstillet som pr kunde krav. På grund af rektangulære former, der kan tilbyde stort overfladeareal sammenlignet med Spiral Finned-rørene. På grund af større overfladeareal er disse rørfugle primært brugt i luftvarmeprogram for at reducere udstyrets samlede størrelse.

H fin rør er en slags kedel dele, at have to stål cirkulær symmetri svejses på fluorescerende rør for at danne finner positiv form meget ligesom bogstavet "H", såkaldt H-fin rør. H-economizer meget udbredt i brugskedler, industrielle kedler, marine kraft, såsom hale af varmeveksler komponenter.

Princip:

H-economizer to rektangulære fin, svarende til en firkant, dens kantlængde for fluorescerende rør på 2 gange, en udvidelse af varmeoverfladen.

H-economizer flash modstand svejseprocesser anvendes, svejsesømmen efter den høje fusionshastighed, svejsestyrke og har god varmeledningsevne. H-economizer kan også fremstille dobbeltrør "double H" type finrør, dens stive struktur og kan anvendes til en længere rørrækkefølge.

Maks. Arbejdstemperatur: 300 ° C

Atmosfærisk korrosionsresistans: Acceptabel

Mekanisk modstand: God

Fin Materiale: Kobber, Legeringstål, Kulstofstål, Rustfrit stål

Basismaterialer: Ethvert materiale, der er tilgængeligt, såsom karbonstålrør, A179, A192, A210, rustfrit rør A269 / A213 T5 T11 T22 304 316

Rektangulære rør

Enkeltrør firkantede rør og dobbeltrør rektangulære finned rør fremstilles også som kundernes krav. Disse er særligt velegnede til støvbelastede udstødningsgasser, fx til økonomier i kul- og oliefyrede enheder eller affaldsforbrændingsanlæg.

Nøgleord: Finstub, Finrør, Embedded Fin-rør, G-type Finrør, L Finrør, "LL" type finrør, KL finrør, riflede rør, Tubos Aletados

Væskekøling og fordampning H Finnede rør

Industrikedler Delvarmeveksler H Finte Tube Economizer

Coal-Economizer Boiler Economizer Type H Fin Tube

Industrikedler Delvarmeveksler H Finte Tube Economizer

Produkt beskrivelse

Industrikedelparti-varmeveksler H-rørforstærkeren er en slags kedeldele, der har to stålcirkelsymmetrier, der skal svejses på fluorescerende rør for at danne en positiv indstilling, ligesom i bogstavet "H", såkaldt H-fin-rør. H finned tube economizer meget udbredt i brugskedler, industrielle kedler, marine kraft, såsom hale af varmeveksler komponenter.

Anvendelse af Boiler H Finned Tube Economizer

Industrikedelvarmeveksler H-rørgivere er rørvarmevekslere placeret i kedelens øverste sektion. De hæver fodervandstemperaturen til lidt under mætningstemperaturen. H finned tube economizers er så navngivet, fordi de kan gøre brug af entalpien i væskestrømme, der er varme, men ikke varme nok til at blive brugt i en kedel og derved genvinde mere nyttig entalpy og forbedre kedlens effektivitet. H finned tube economizers forvarme det kolde vand, der bruges til at fylde vand vægpaneler.

Materiale Struktur af Kedel H Finte Tube Economizer

Består af en seriøs H-fin rør, overskrifterne til indløb og udløb, bøjning, ramme og andre hjælpestoffer.

Karakteristik af kedel H Finte Tube Economizer

1). Tilføj varmevekslingsområdet og reducer antallet af rør, øg også røgflowafsnittet for at reducere røghastigheden og slibningen.

2). H type fin rør kan laves til dobbelt H type fin rør, høj stivhed til at passe lang rør række.

3). H-type fin economizer arrangeret i kø for at gøre rummet til mange små zoner, gennemsnitlig luftstrøm for at reducere slid.

4). Med lige kanal for at opnå den bedste askeblæser effekt.

5). Den kompakte struktur for at reducere vægten og reducere fremstillingsomkostningerne.

Kvalitetskontrol:

1. Styrkeberegningsrapport med anvendt materialeinformation

2. 100% NDT-rapport (ikke-destruktiv inspektion) af stålplade, rør- og svejsestang;

3. 100% røntgeninspektionsrapport (svejsesøm): for at sikre kvaliteten af hele kedlen;

4. Hydraulisk testrapport: Sikre stativet
